Validación funcional de piezas y ensamblajes
Verificación de ajustes, interfaces de montaje, tolerancias de ensamblaje y comportamiento funcional con el material y proceso definitivos.
pilot2plant — servicio de prototipado industrial de ITM
Prototipos de piezas plásticas inyectadas antes del molde de serie
Validación funcional con moldes prototipo industrializables para tomar decisiones antes de fabricar el molde de serie.
- Piezas inyectadas con material plástico real
- Validación dimensional y funcional
- Reducción de riesgo antes del molde de producción
Definición del servicio
Qué es pilot2plant
pilot2plant (P2P) es el servicio de prototipado con moldes prototipo industrializables de ITM. Su objetivo es obtener un lote mínimo de piezas plásticas inyectadas —con el material final— para validar diseño, proceso y tolerancias antes de comprometerse con el molde de serie.

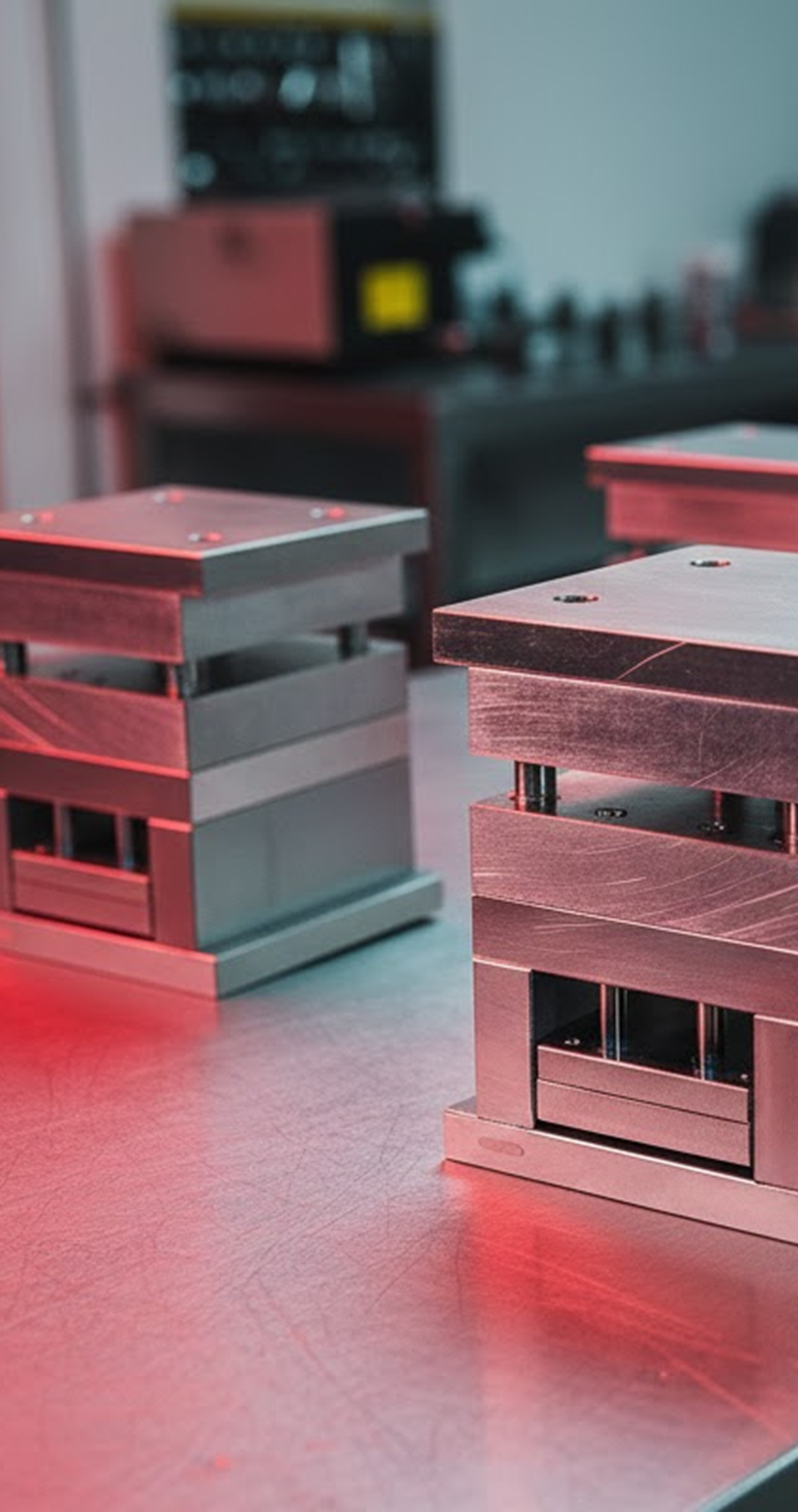

El sistema se basa en la combinación de un portamoldes normalizado con un postizo mecanizado a medida de la pieza. El portamoldes actúa como soporte estructural reutilizable; el postizo reproduce la geometría de la cavidad con la precisión dimensional requerida para validación funcional.
A diferencia del prototipado por impresión 3D o mecanizado directo, pilot2plant reproduce el proceso real de inyección: contracción del material, comportamiento en el llenado, expulsión y estabilidad dimensional. El resultado son piezas que se comportan como piezas de serie, no como maquetas geométricas.
El servicio cubre desde el brief técnico hasta la entrega del lote mínimo con informe de resultados, incluyendo DFM, diseño del postizo, mecanizado, montaje e inyección.
Componentes del sistema
- Portamoldes reutilizable de nuestro inventario propio
- Postizo mecanizado a medida de la geometría de la pieza
- Sistema de alimentación (canal, punto de inyección) adaptado al material
- Sistema de expulsión integrado en el postizo
- Material plástico final según especificación del cliente
- Proceso de inyección equivalente al de producción
Materiales disponibles
Comparativa
Prototipo tradicional vs. pilot2plant
No todos los prototipos aportan el mismo nivel de validación. El enfoque pilot2plant va más allá de la geometría y valida el comportamiento real del proceso de inyección.
| Criterio de validación | Prototipo tradicional | pilot2plant (P2P) |
|---|---|---|
| Validación de geometría | ✓ Sí, valida forma | ✓ Sí, valida geometría + proceso |
| Material | ✗ Material simulado / sustituto | ✓ Material plástico real (especificado) |
| Comportamiento del proceso | ✗ Sin comportamiento de proceso | ✓ Proceso real de inyección |
| Contracción del material | ✗ No reproducida | ✓ Reproducida según material |
| Alabeo y distorsión | ✗ No evaluable | ✓ Evaluable en pieza inyectada |
| Estabilidad dimensional | ✗ Limitada / no representativa | ✓ Representativa del proceso serie |
| Transición al molde de serie | ✗ Parcial, con incertidumbres | ✓ Directa — datos de proceso transferibles |
Metodología
El proceso pilot2plant en 5 pasos
Un flujo estructurado desde el brief técnico hasta la entrega del lote mínimo con informe de resultados.
-
Brief técnico
Definición de pieza, material, objetivo de validación y volumen de lote mínimo requerido.
-
Selección de portamoldes
Elección del portamoldes normalizado compatible con la geometría, el material y las condiciones de proceso.
-
Diseño del postizo
Ingeniería DFM aplicada al postizo: diseño de cavidad, sistema de alimentación y expulsión adaptados al proceso.
-
Mecanizado y montaje
Fabricación del postizo con las tolerancias requeridas e integración en el portamoldes normalizado.
-
Inyección y entrega
Producción del lote mínimo de piezas inyectadas con material final, revisión de resultados y entrega con informe técnico.

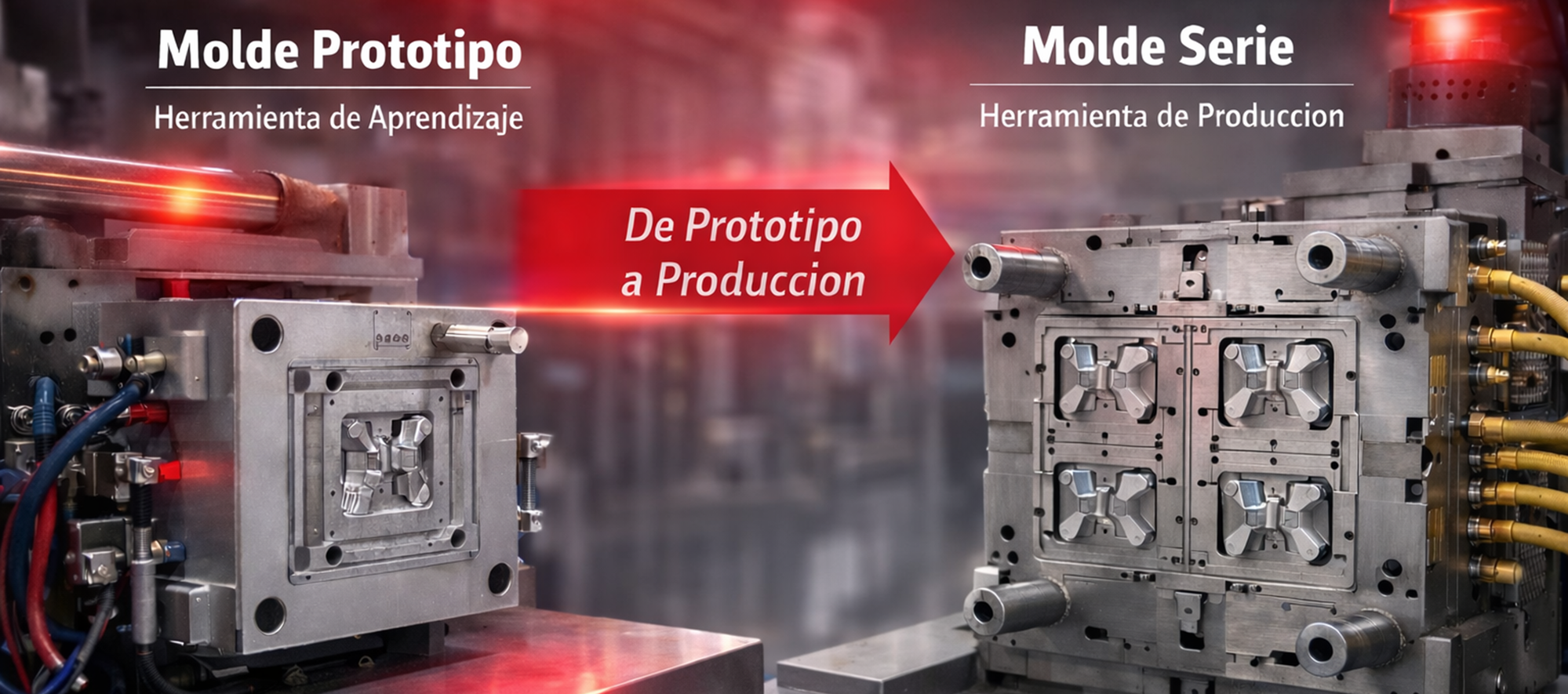

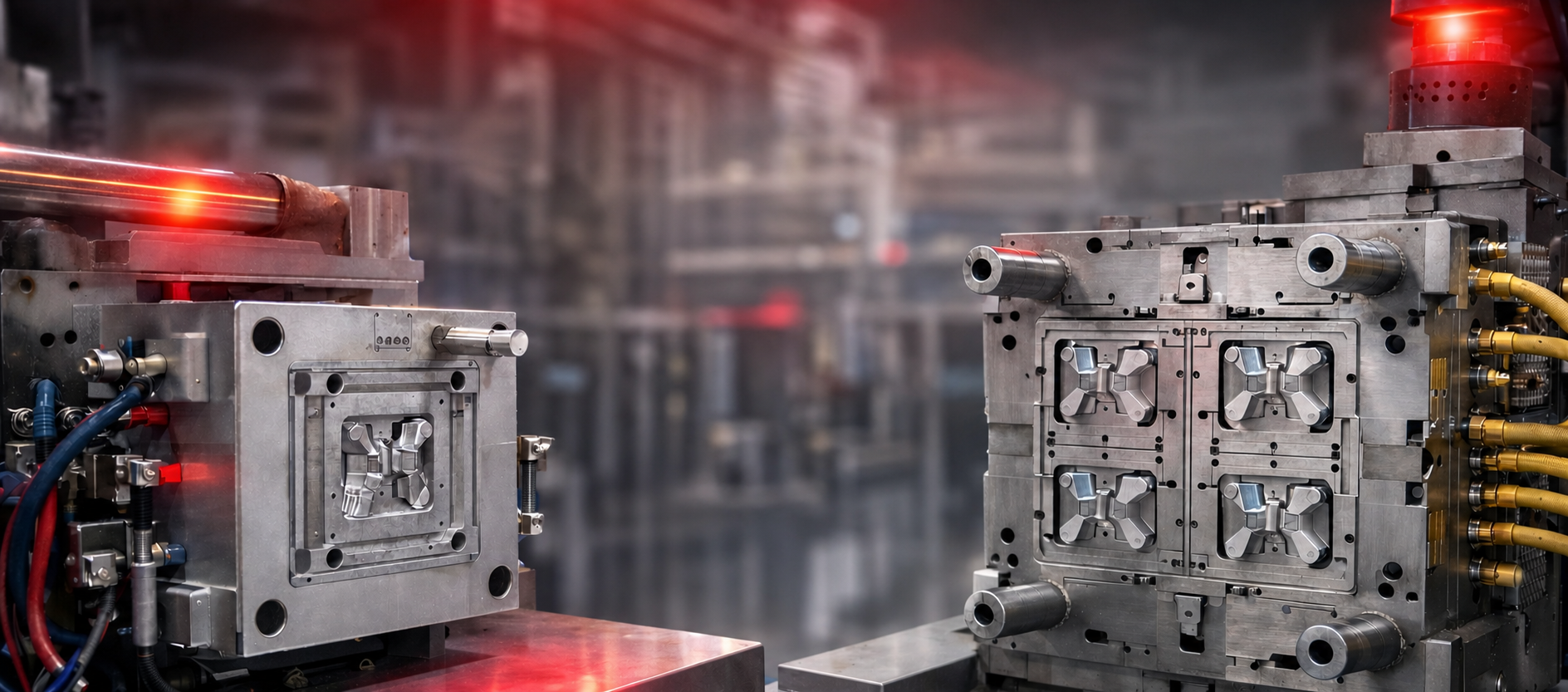

De la validación a la producción
pilot2plant es el inicio del ciclo, no el final
Moldes ITM fabrica moldes de serie. Eso cambia el valor de cada prototipo.
Cuando una pieza supera la validación con pilot2plant, el conocimiento acumulado durante el proceso —parámetros de inyección, comportamiento del material, decisiones de compuerta y expulsión— no se pierde ni se tiene que re-explicar a nadie. Se transfiere directamente al molde de serie, porque lo fabrica el mismo equipo que diseñó y mecanizó el postizo.
El resultado es una ruta de industrialización continua, sin cambio de proveedor, sin pérdida de knowhow y con el riesgo distribuido en dos fases de inversión progresiva.
1
Postizo prototipo
Inversión mínima. Piezas inyectadas con material real. Validación de proceso, tolerancias y ensamblaje.
→
2
Molde de serie
El knowhow del prototipo se transfiere al molde definitivo. Misma empresa, mismos ingenieros, sin iteraciones de arranque innecesarias.
→
3
Pieza de producción
Fabricación en serie con el proceso ya conocido y documentado. Lanzamiento con riesgo controlado.
Si solo necesitas el prototipo, también. Pero si el siguiente paso es el molde de serie, aquí puedes cerrarlo todo.
Ver moldes de serie — Moldes ITM
Propuesta de valor
Ventajas del enfoque pilot2plant
pilot2plant complementa la impresión 3D y el mecanizado. Es una opción especialmente adecuada cuando debe validarse una pieza con el grado de material previsto, un proceso real de inyección y tolerancias acordadas antes de fabricar el molde de serie. La viabilidad se confirma para cada geometría y reduce el riesgo de correcciones costosas en fases avanzadas.
El lote mínimo obtenido permite realizar pruebas funcionales de ensamblaje, ensayos de rendimiento, aprobaciones de cliente y definición de criterios CTQ antes de comprometer la inversión en el molde de producción.
- Material plástico final — mismo comportamiento que la pieza de serie
- Validación completa del proceso de inyección: llenado, contracción, expulsión
- Tolerancias industriales alcanzables desde el prototipo
- Continuidad técnica hacia el molde de serie — datos de proceso reutilizables como referencia
- Reducción del riesgo de modificaciones costosas en fases avanzadas
Tabla comparativa de métodos de prototipado
| Criterio | Impresión 3D | Mecanizado | Prototipo tradicional | pilot2plant (P2P) |
|---|---|---|---|---|
| Grado previsto en proceso de inyección | Representación limitada | Material mecanizable; proceso distinto | Depende del método | Sí, si es compatible |
| Validación de proceso | No | No | No | Sí |
| Tolerancias industriales | Limitadas | Sí | Limitadas | Sí |
| Velocidad de iteración | Rápida | Media | Lenta | Media-rápida |
| Coste unitario | Bajo | Alto | Medio | Medio |
| Transición a serie | No directa | Compleja | Parcial | Directa |
Especificaciones técnicas
Capacidades técnicas del servicio
Materiales procesables, clases de tolerancia alcanzables y acabados superficiales disponibles en el servicio pilot2plant.
Materiales
- Poliolefinas: PP, PE-HD
- Estirénicos: ABS, PS, PC/ABS
- Policarbonato: PC, PMMA
- Poliamidas: PA6, PA66
- Poliacetales: POM
- Cargadas GF: PA6 GF30, PBT GF30
- Alto rendimiento: PPS GF40, PEEK GF30
Material final según especificación del cliente. Posibilidad de usar el mismo grado de material que el molde de serie.
Tolerancias
- Pieza moldeada: tolerancia por cota según ISO 20457 y el plano acordado
- Objetivos reducidos: sujetos a material, geometría y sistema de medición
- Cavidad mecanizada: objetivo de hasta ±0,02 mm cuando sea viable; no equivale a la tolerancia de la pieza
Las tolerancias alcanzables dependen de la geometría de la pieza, el material y las dimensiones nominales. Consultar aplicabilidad en función del diseño específico.
Acabados
- Sin exigencia: Acabado de mecanizado estándar, no decorativo
- Textura técnica VDI: Según escala VDI 3400, reproducible en cavidad
- Pulido industrial del postizo: objetivo Ra < 0,4 µm, sujeto a material y geometría
- Pulido espejo del postizo: objetivo Ra < 0,1 µm cuando sea viable; el acabado de la pieza se valida con muestra límite
El acabado superficial se define en la fase de brief técnico y se aplica sobre el postizo mecanizado antes del montaje.
Casos de uso
Aplicaciones del servicio pilot2plant
pilot2plant es la solución adecuada cuando la validación geométrica no es suficiente y se necesita el comportamiento real de la pieza inyectada.
Pruebas con material plástico final
Ensayos mecánicos, térmicos o de compatibilidad química con el grado de material exacto que se usará en producción, no con sustitutos.
Optimización de geometría
Evaluación de la industrialización de la geometría, nervios, espesores de pared, radios y puntos de inyección sobre piezas reales antes de definir el molde definitivo.
Validación pre-serie e industrialización
Preparación del expediente técnico para el molde de serie: parámetros de proceso, criterios CTQ, informes dimensionales y aprobaciones de cliente.
Control y trazabilidad
Calidad y validación
El servicio pilot2plant se integra en el sistema de gestión de la calidad de ITM. El plan de control, las características CTQ y la metodología de inspección se definen según el alcance acordado. Si su homologación exige ISO 9001, solicite el certificado vigente y confirme que su alcance resulta aplicable.
Cuando se incluye en la oferta, las piezas se acompañan de un informe dimensional con el alcance y los puntos de medición acordados, obtenido con los medios metrológicos definidos para el proyecto.
La trazabilidad puede cubrir el grado de material y los parámetros de inyección registrados durante el lote. Estos datos sirven como referencia para la industrialización, pero deben ajustarse y validarse de nuevo en el molde de serie.
Control documentado
Metrología interna
Definición CTQ
Informe técnico
Documentación entregable
- Informe dimensional Medición de puntos críticos definidos en el plan de control. Comparativa nominal vs. real con desviaciones.
- Informe de rugosidad Medición Ra sobre zonas de acabado definidas. Verifica cumplimiento del acabado superficial especificado.
- Informe de proceso Registro de parámetros de inyección: temperatura, presión, tiempo de ciclo. Transferible al molde de serie.
